0形圈三角溝槽設計

把0形圈擠在法蘭盤或螺栓頭頸部的三角形溝槽中進行密封，其密封效果很好。

對于使用GB1235-76標準0形圈的溝槽，可直接按照標準規定的尺寸進行設計。

對于執行GB34521-94標準的0形圈，因為其溝槽標準GB3452.3-87中并未涉及三角形溝槽，可參考下表設計，也可按T=1.3~1.4W(W即0形圈斷面直徑)設計三角形溝槽。

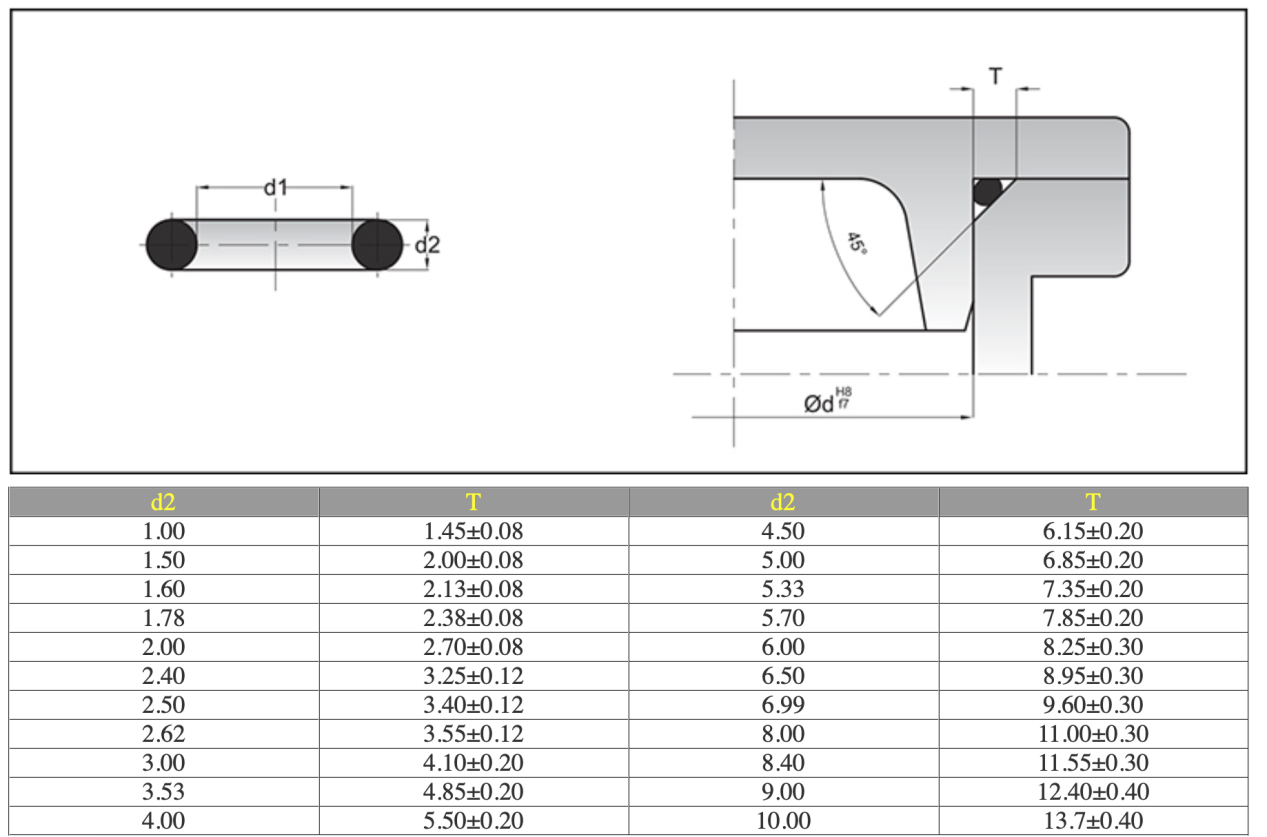

靜態密封的三角溝槽溝槽尺寸標準

由于這種密封形式的壓縮量很大，0形圈使用一段時間后就產生很大的永久變形，所以使用后拆下來的0形圈不能再用。
